概述:

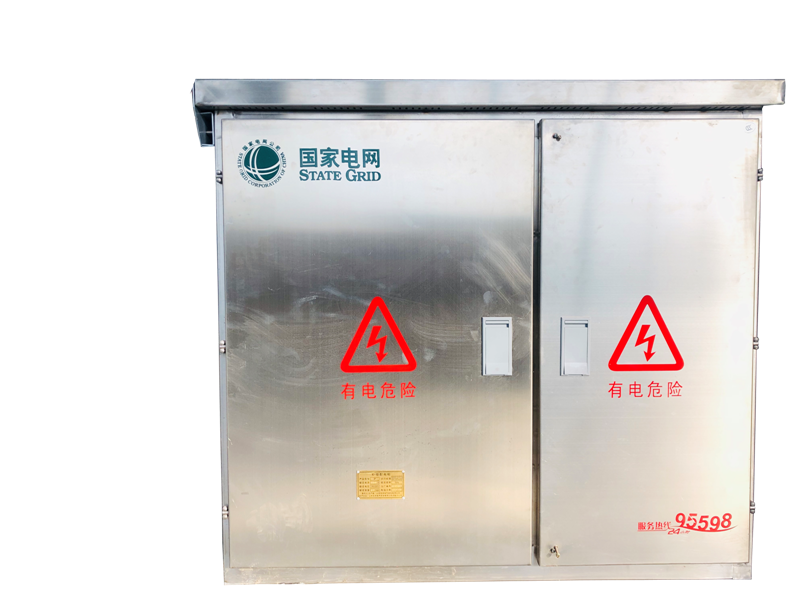

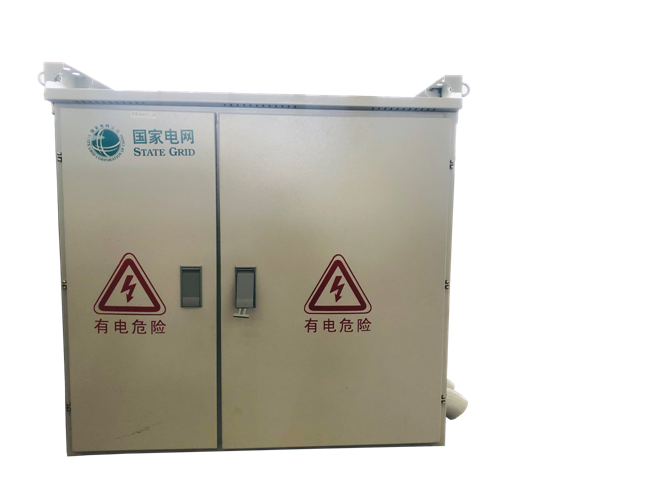

JP型補償配電柜是由濰坊五洲浩特電氣有限公司生產的一種集電能分配、計量、保護、控制、無功補償于一體的新型綜合配電柜，JP低壓補償配電柜符合GB7251.12-2013《低壓成套開關設備和控制設備》、GB/T15576-2008《低壓成套無功功率補償裝置》相關標準要求，已獲取國家質量認證中心的3C認證證書。廣泛運用在變電站、工廠、工礦企業、大型電廠、石油、化工企業、大型鋼廠、高層建筑動力中心等場所，進行無功補償、計量、電能分配。

技術參數:
使用環境
a）海拔高度：≤2000m。
b）環境溫度：-25℃～+45℃。
c）年平均溫度：25℃。
d）最大日溫差：15℃。
e）空氣相對濕度：日平均相對濕度≤95%，月平均相對濕度≤90%。
f）抗震能力：地面水平加速度：2.5m/s²，地面垂直加速度：1.25m/s²，安全系數 1.67。
g）爬電比距：2.5cm/kV。
通用要求
a）額定工作電壓：交流400V。
b）額定頻率：50Hz。
c）額定絕緣電壓：交流660V。
d）配網供電方式：低壓三相五線，可缺相運行。
e）防護等級： IP44，計量與終端室防護等級IP54。
設備特點:
1、方案配置靈活，JP型低壓綜合配電柜具有計量、配電、無功補償三種基本功能�？筛鶕�(jù)需要靈活配置。計量+配電+補償、計量+配電、配電+補償、計量+補償、計量、配電、補償共七種配置方案。
2、JP配電箱由進線室、出線室、無功補償室、計量與終端室4個獨立小室組成，每個室之間進行電氣隔離。
3、整個柜體構架采用不銹鋼焊接而成。配電箱體能夠防雨、防塵、防盜、防漏電、防雷擊、防電磁干擾，有足夠的強度確保運輸和安裝過程中不會變形。門板內襯板內經過發泡處理，讓門板更加牢固，不易變形。箱門鎖采用美式箱變鎖，增強防竊電能力。
4、整機功能齊全：具有手動和自動兩種投切運行方式。保護功能齊全：過壓、過載、欠壓、欠流、短路、缺相、零序超限等功能。
5、響應迅速，補償效果好，工作可靠。
6、接地保護完整：柜體下部設有主接地螺釘并標有接地標志，門與柜體采用黃綠雙色線連接，整個低壓開關柜構成完整的接地保護電路。
7、生產裝配工藝精良：我廠配備了世界最先進的全自動鈑金柔性沖剪一體流水線、多部數控沖床、剪床、數控折彎機、全自動數控母線加工流水線、符合國家最新要求的多組試驗設備。生產、試驗人員均經過嚴格培訓后上崗，產品質量穩定可靠。 |
